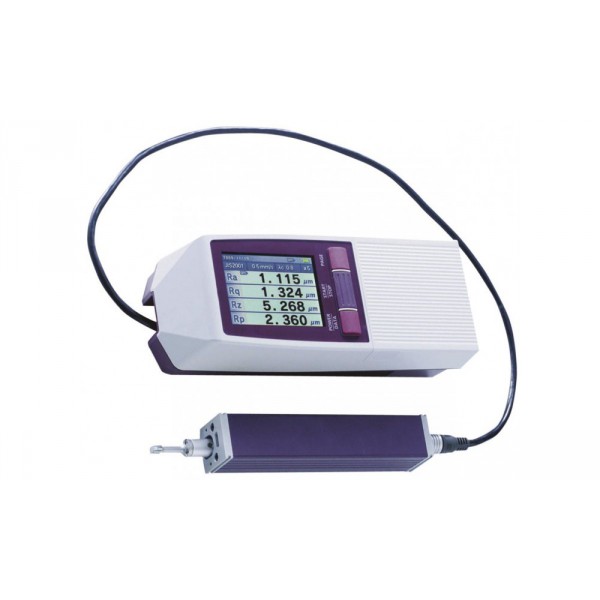

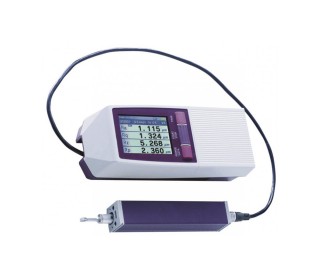

Type R : Avant le démarrage de la mesure, le système n'est pas en contact avec la pièce. C'est uniquement après le démarrage de la mesure, lorsque le mouvement d'avance selon l'axe s'opère, que le palpeur est abaissé jusqu'à la surface de la pièce. Lors du retour, le palpeur se soulève, de la surface de la pièce vers l'avant pour revenir à la position de départ de la mesure.
Unité d'avance : Vitesse d'avance : 0,25 mm/s ; 0,5 mm/s; 0,75 mm/s. Course totale 17,5 mm.
Détecteur standard : Plage de mesure 360 μm. Stylet en diamant. Rayon de patin : 40 mm.
Unité d'affichage : Paramètres de rugosité : Ra, Rc, Ry, Rz, Rt, Rmax, Rp, Rv, R3z ... Normes de rugosité : JIS, DIN EN ISO, ANSI VDA, motifs et conditions libres. Nombre d'échantillons : 1-10. Filtre 2 CR 75% (sans compensation de phase), PC -75%, Gauss 50%. Longueur de cut-off λc : 0,08 mm, 0,25 mm, 0,8 mm, 2,5 mm; λs : 2,5 μm, 8 μm. Evaluation de la tolérance : Limites supérieures/inférieures. Étalonnage calibration Ra. Méthode moyenne jusqu'à 5 mesures disponibles. Interface USB, Digimatic, RS-232C, Pédale de commande. Poids 500 g.
Consulter la vidéo de démonstration en cliquant ici.
Plus d'informations sur le Surftest SJ-210 dans l'onglet "Documents".
Logiciel PC téléchargeable gratuitement sur le lien suivant : SJ-CIEL
